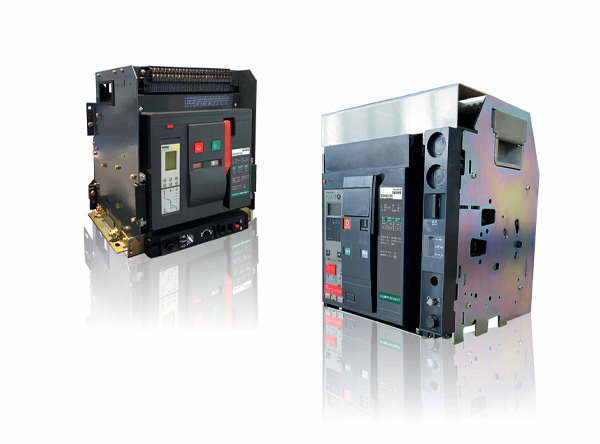

AWX系列0.4kV智能型空气断路器

1、概述

AWX系列智能型空⽓断路器 (以下简称断路器），适⽤于交流50HZ，额定电压为AC  400V/690V，额定电流200A 〜6300A的配电⽹络中，⽤来分配电能和保护线路及电源设备免受过载、⽋电压、短路、单相接地等故障的危害。断路器具有智能化保护功能，选择性保护精确，能提⾼供电可靠性，避免不必要的停电。同时带有开放式通讯接⼝，可进⾏“四遥”，以满⾜控制中⼼和⾃动化系统的要求。该断路器在海拔2000⽶时脉冲耐压1.2KV(不同海拔按标准修正,最⾼不超过12000V)。该断路器不带智能控制器及传感器可作隔离器⽤，标⽰为
。

断路器符合GB/T14048.2《低压开关设备和控制设备低压断路器》和IEC60947-2《低压开关设备和控制设备断路器》等标准。

2、型号含义的含义

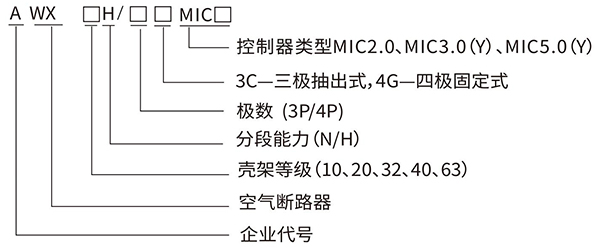

2.1型号及含义

2.2分类

2.2.1按安装⽅式分

a.固定式

b.抽屉式

2.2.2按极数分：三极、四极

2.2.3按操作⽅式分

a.电动操作

b.⼿动操作(检修、维护⽤)

2.3脱扣器种类

智能控制器、⽋电压瞬时(或延时)脱扣器、分励脱扣器。

2.4智能控制器性能：

a.智能控制器分为：MIC5.0型(通讯⽤)、MIC3.0型(普通智能型)、MIC2.0型(经济型)；

b.具有过载⻓延时反时限、短延时反时限、定时限、瞬时功能。可由⽤⼾⾃⾏设定组成所需要的保护特性；

c.单相接地保护功能；

d.显⽰功能：整定电流显⽰、动作电流显⽰、各线电压主显⽰(电压显⽰应在订货时提出)；

e.报警功能：过载报警；

f.⾃检功能：过热⾃检、微机⾃诊断；

g.试验功能：试验控制器的动作特性。

3、正常工作条件和安装条件

3.1 周围空⽓温度

上限值不超过+40℃，下限值不低于-5℃，24h的平均值不超过+35；

注：下限值为-10℃或-25℃的⼯作条件，⽤⼾应与本公司申明。

上限值超过+40℃或下限值低于-10℃或-25℃的⼯作条件，⽤⼾应与本公司协商。

3.2 安装地点的海拔不超过2000m

3.3 大气条件

大气相对湿度在周围空⽓温度为+40℃时不超过50%，在较低温度下可以有效⾼的相对湿度，最湿⽉的⽉平均最⼤相对湿度为90%，同时该⽉的⽉平均最低温度为+25℃，并考虑到因温度变化发⽣在产品表⾯上的凝露。超过规定要求应与本公司协商。

3.4 防护等级：IP30

3.5 使⽤类别：B类

3.6 安装类别

额定⼯作电压400V/690V的断路器以及⽋电压脱扣器，电源变压器初级线圈⽤于安装类别Ⅳ；辅助电路及控制电路安装类别为Ⅲ.

3.7 安装条件

断路器应按本说明书要求安装,断路器的垂直倾斜度不超过5°(矿⽤断路器的倾斜度为不超过15°)。

4、技术数据与性能

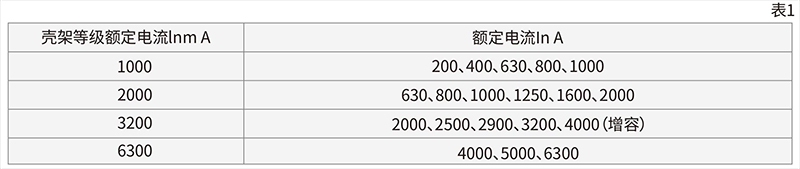

4.1断路器的额定电流⻅表1

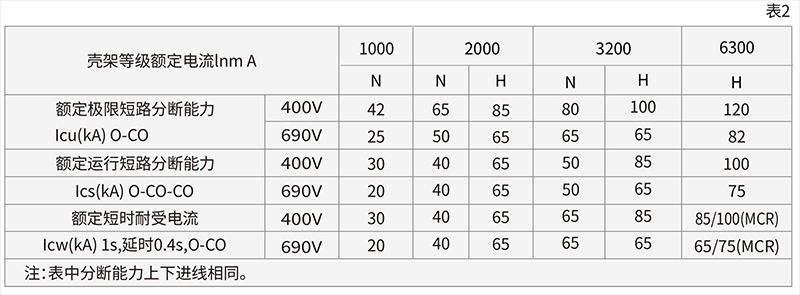

4.2断路器的额定短路分断能⼒及短时耐受电流⻅表2，断路器⻜弧距离为“零”(即断路器外⽆⻜弧)

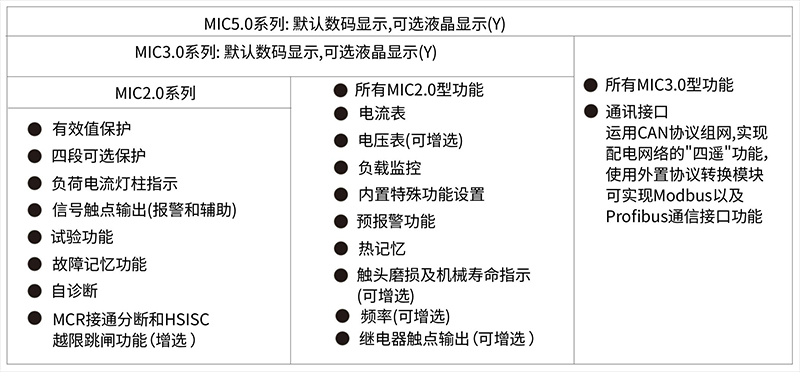

4.3 智能控制器的功能

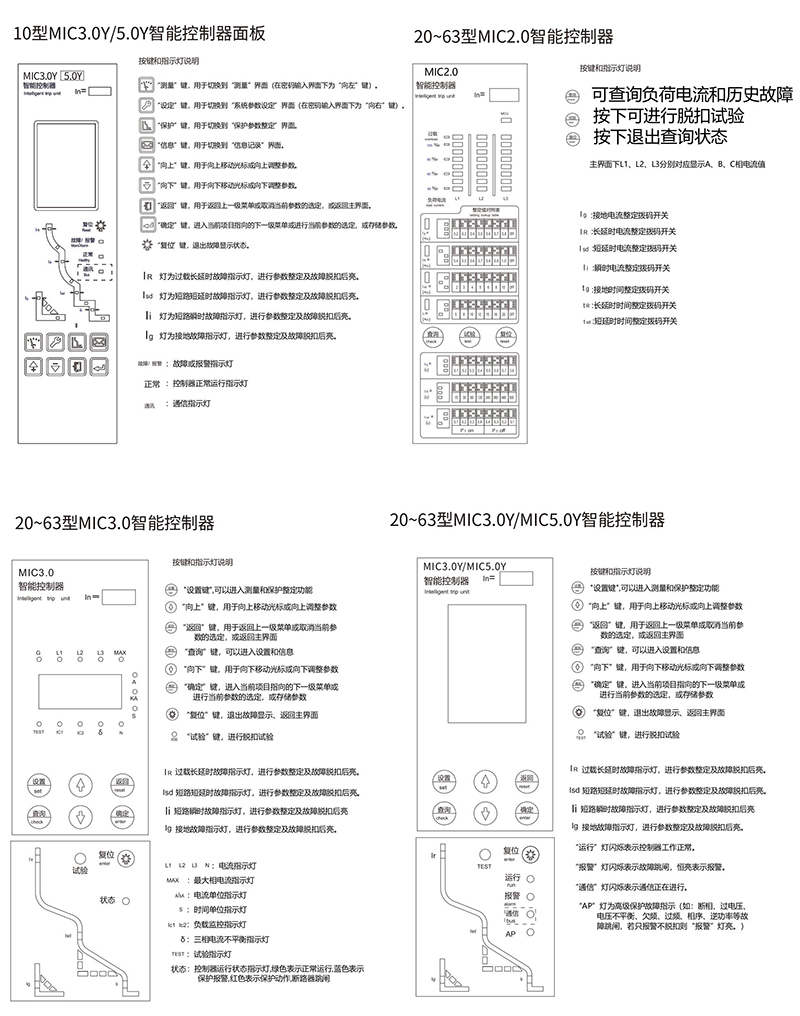

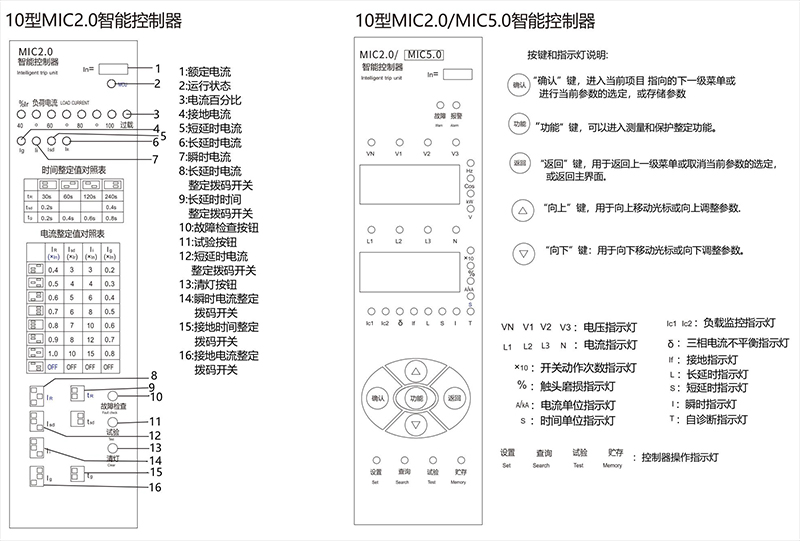

4.4 智能控制器面板说明
