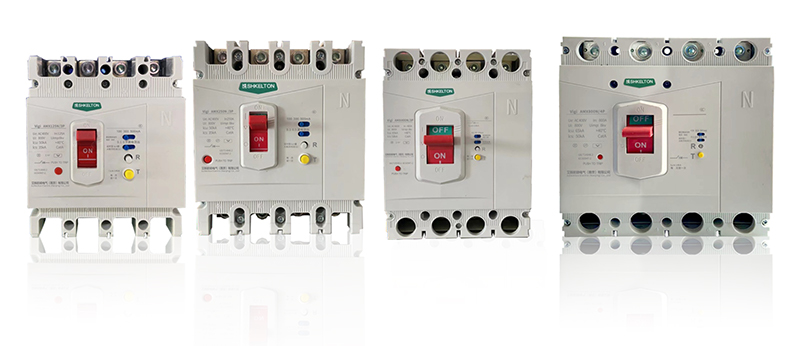

Vigi AMX系列剩余电流保护断路器

1、主要用途与适用范围

Vigi AMX系列带剩余电流保护塑料外壳式断路器(以下简称断路器)，是本公司设计、制造技术研制、开发的新型断路器之⼀。其额定绝缘电压为1000V，适⽤于交流50Hz，额定⼯作电压400V，额定⼯作电流⾄800A的电路中作不频繁转换及电动机不频繁起动之⽤。断路器具有过载、短路和⽋电压保护功能能保护线路和电源设备不受损坏，同时还可以对过电流保护不能检测出的⻓期存在的接地故障可能引起⽕灾危险提供保护断路器按照其额定极限短路分断能⼒(Icu)的⾼低，分为普通型、H型(⾼分断型)类。该断路器具有体积⼩、分断⾼、⻜弧短，抗振动等特点。

本断路器可垂直安装(即竖装)，亦可⽔平安装(即横装)

本断路器不可倒进线，即只允许 1、3、5接电源线，2、4、6接负载线。断路器适⽤于隔离，符号表⽰为 。

本断路器产品执⾏下列标准:

IEC60947-1及GB/T14048.1总则

IEC60947-2及GB/T14048.2低压断路器及附录B带剩余电流保护的断路器

IEC60947-4及GB/T140484接触器和电动机起动器

IEC60947-5.1及GB/T14048.5机电式控制电路电器

2、工作环境

海拔⾼度不超过 2000m;

周围介质温度不⾼于 +40°C和不低于-5C;且24⼩时平均值不超过 35C(特殊订货除外 );

安装地点的空⽓相对湿度在最⾼温度为 40C时不超过50%;在较低温度下可以有较⾼的相对湿度，最湿⽉的⽉平均最低温度不超过 +25°C，该⽉的⽉平均最⼤相对湿度不超过 90%，并考虑温度变化发⽣在产品表⾯上的凝露;

污染等级为 3级;

断路器主电路的安装类别为Ⅲ不接⾄主电路的辅助电路和控制电路，安装类别为Ⅱ;

在⽆爆炸危险的介质下，且介质⽆⾜以腐蚀⾦属和破坏绝缘的⽓体与导电尘埃的地⽅;

在没有⾬雪侵袭的地⽅

断路器应按产品的使⽤说明书安装

3、主要性能特点

常规的带剩余电流保护断路器的漏电保护模块⼯作电源取样为⼆相，本系列断路器为三相，若缺任⼀相，断路器漏电保护模块仍能正常⼯作;

额定剩余动作电流In及最⼤断开时间根据实际情况现场可调;

当相电压降⾄85V，漏电保护模块仍能正常⼯作;

具有漏电报警输出功能;

符合IEC60947附录B的电磁兼容要求。

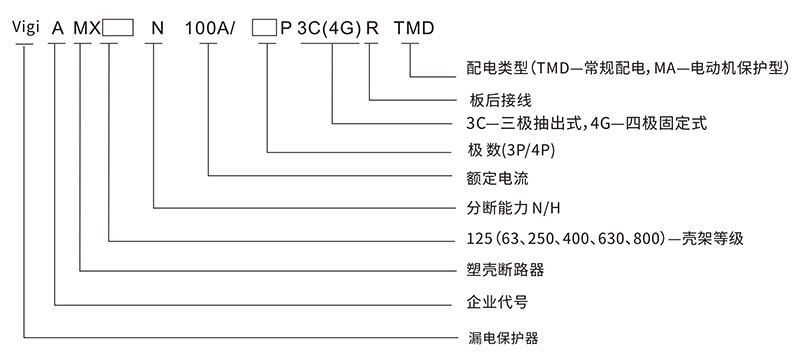

4、型号释义及快速选型

5、分类

按产品极数分

三极;四极 ;

四极产品中中性极(N极)的形式分

A型:N极不安装过电流脱扣元件，且 N极始终接通，不与其它三极⼀起合分

B型:N极不安装过电流脱扣元件，N极与其它三极⼀ 起合分;(N极先合后分)

C型:N极安装过电流脱扣元件，且 N极与其它三极⼀起合分，(N极先合后分)

D型:N极安装过电流脱扣元件，且 N极始终接通，不与其它三极⼀起合分;

按接线⽅式分

板前接线;板后接线，插⼊式;

按过电流脱扣器型式分

热动 -电磁(复式)型;电磁(瞬时)型两种;

按断路器是否带附件分带附件和不带附件两种，附件分内部附件有分励脱扣器、⽋电压脱扣器、漏电报警单元模块、辅助触头和报警触头五种

外部附件分转动⼿柄操作机构、电动操作机构;

6、主要用途与适用范围

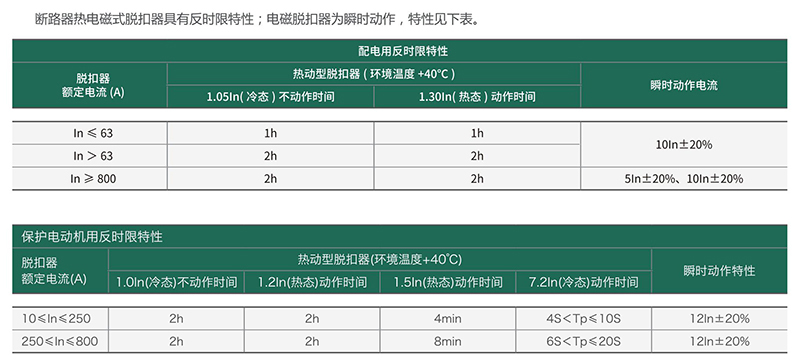

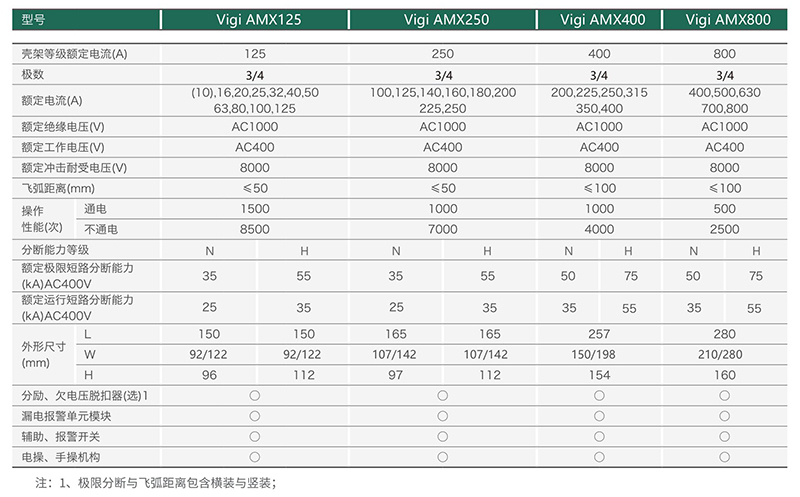

7、主要技术参数

8、使用与维修

断路器各种特性及附件由制造⼚整定，在使⽤中不可随意调节。

断路器⼿柄可以处在各个位置，分别标⽰闭合、断开、脱扣三种状态，当⼿柄处于脱扣位置时，应向后扳动⼿柄，使断路器再扣，然后合闸。

维护检查必须由专业⼈员负责。

⽤⼾如需选⽤内外附件，按所订型号由本公司提供，并保证质量。

如⽤⼾⾃⾏选购或改装，本公司不承担责任。

在执⾏维护操作前，必须先完成下列操作:

使断路器分闸

断开电源与断路器的连接(包括主电路，辅助电路)

将断路器从安装位置上移开(⼀般⽤于插⼊式，固定式最好亦如此)

断路器维护在正常操作条件下每年⼀次，在⾮正常操作下每半年⼀次，以下为维护内容:

再扣，合、分断路器:在断路器合闸时⽤红⾊紧急脱扣按钮使断路器脱扣，操作次数为5次，断路器应能可靠进⾏再
扣，合、分，脱扣动作。清除断路器表⾯及连接处灰尘(⽤清洁，⼲燥的抹布)

清洁隔孤板，如必要可更换隔孤板。

绝缘测试

⽤500VDC兆欧表，在断路器处于开断状态，对进出连接板1-2,3-4，5-6之间，和1.3.5连接板(三个连接板⽤导线相连)与外壳之间(外壳⽤⾦属覆盖)分别进⾏

对接在主电路的⽋电压脱扣器，在进线与断路器外壳间。

绝缘电阻应不⼩于20Ω.

检查所有的连接情况，⽤砂布擦除氧化物，⽤可溶解剂清洁后，拧紧螺栓和螺⺟。

如断路器安装有⼿操机构,则⽤⼿操对断路器进⾏3次分合闸(如断路器还安装有⽋电压脱扣器，则⽋电压脱扣器应先通电后操作)，操作杆或⼿柄应运动⾃如。

如断路器安装有电动操作机构，则⽤电操对断路器进⾏3次分合闸(如断路器还安装有⽋电压脱扣器，则⽋电压脱扣器应先通电后操作)。电操控制功能应正常

如断路器安装有分励脱扣器，应先使断路器处于合闸。然后分励脱扣器通过额定电压，断路器应可靠脱扣。

如断路器安装有⽋电压脱扣器，⽋电压脱扣器先通过额定电压后，闭合断路器，使断路器处于合闸状态。

然后使⽋电压脱扣器失电断路器应可靠脱扣，并且此时断路器不能合闸。

如断路器安装有辅助和报警触头，则在测试回路中连接辅助和报警触头，分，合，脱扣断路器，辅助和报警。

转换信号应正常。

如断路器安装有插⼊式装置，则应移动断路器3-5次，其接插部件的功能和滑动应正常⽆卡阻
