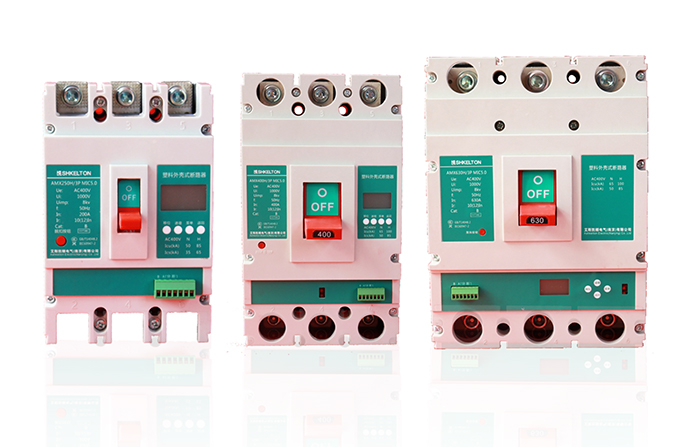

AMX MIC5.0系列0.4kV液晶电子式塑料外壳式断路器

1、主要用途与适用范围

AMX MIC系列电⼦式塑壳断路器，是本公司设计、制造技术研制开发的新型断路器之⼀。其额定绝缘电压为1000V，适⽤于交流50Hz，额定⼯作电压400V，额定⼯作电流⾄800A的电路中作不频繁转换及电动机不频繁起动之⽤。断路器具有过载⻓延时反时限、断路短延时反时限、短路短延时定时限、短路瞬时和⽋电压保护功能，能保护线路和电流设备不受损坏。

断路器可垂直安装(即竖装)，亦可⽔平安装(即横装)。

本断路器执⾏以下标准:

EC60947-1及GB/T14018.1总则;

IEC60947-2及GB/T14048.2低压断路器及附录F带电⼦过电流保护断路器的附加要求;

IEC60947-4及GB/T14048.4接触器和电动机起动器;

IEC60947-5.1及GB/T14048.5机电式控制电路电器。

2、主要性能特点

AMX MIC系列电⼦式塑壳断路器具有保护功能，适⽤类别为 B的断路器与连接在同⼀电路中的其它短路保护装置在短路条件下具有完全选择性配合;

具有五种脱扣特性选择:⽤⼾可根据负载电流要求对脱扣器进⾏设置调整电⼦脱扣器由断路器⾃⾝提供能量，电流信号及控制电源来⾃安装于断路器内的环形电流互感器;

具有预警指⽰:当负载电流超出预设定电流时，断路器⾯盖上的发光⼆极管指⽰为⻩⾊;

具有过载指⽰:当负载电流超出整定电流时，断路器⾯盖上的发光⼆极管指⽰为红⾊;

具有消防专⽤的过载不脱扣只报警功能:当负载电流过载运⾏时，断路器不脱扣输出⼀个电源接点信号，驱动相应的报警装置 ;(选配)

外形尺⼨与 AMX系列塑壳断路器同规格相同，安装具有互换性。

3、型号释义及快速选型

注:

1)配电TMD，保护电动机⽤ MA表⽰

2)直接操作⽆代号，电动操作⽤ MCH表⽰，转动⼿⽤Z表⽰。

按额定电流 (A)分:

AMX125N(H)MIC2.0为 32A(16~32)，63A(32~63)，125A(63~125);

AMX250N(H)MIC2.0为 250A(100~250);

AMX400N(H)MIC2.0为 400A(200~400);

AMX630N(H)MIC2.0为 630A(400~630);

AMX800N(H)MIC2.0为 800A(630~800);

接线⽅式分为板前接线、板后接线、插⼊式、抽出式;

按断路器是否带附件分带附件和不带附件两种;

按附件分内部附件和外部附件:内部附件有分励脱扣器、⽋电压脱扣器、过载报警器、辅助触头、报警触头五种

外部附件有转动⼿柄操作机构、电动操作机构。

4、主要技术参数

5、功率损耗及降容系数

6、断路器的内部附件

7、使用与维修

断路器各种特性及附件由制造⼚整定，在使⽤中不可随意调节

断路器⼿柄可以处在各个位置，分别标⽰闭合、断开、脱扣三种状态，当⼿柄处于脱扣位置时，应向后扳动⼿柄，使断路器再扣，然后合闸。

维护检查必须由专业⼈员负责。

⽤⼾如需选⽤内外附件，按所订型号由本公司提供，并保证质量

如⽤⼾⾃⾏选购或改装，本公司不承担责任

在执⾏维护操作前，必须先完成下列操作:

使断路器分闸

断开电源与断路器的连接(包括主电路，辅助电路)

将断路器从安装位置上移开(⼀般⽤于插⼊式，固定式最好亦如此)

断路器维护在正常操作条件下每年⼀次，在⾮正常操作下每半年⼀次，以下为维护内容:

再扣，合、分断路器:在断路器合闸时⽤红⾊紧急脱扣按钮使断路器脱扣，操作次数为5次，断路器应能可靠进⾏再扣，合、分，脱扣动作。清除断路器表⾯及连接处灰尘(⽤清洁，⼲燥的抹布)清洁隔孤板，如必要可更换隔孤板。

绝缘测试

⽤500VDC兆欧表，在断路器处于开断状态，对进出连接板1-2,3-4，5-6之间，和1.3.5连接板(三个连接板⽤导线相连)与外壳之间(外壳⽤⾦属覆盖)分别进⾏

对接在主电路的⽋电压脱扣器，在进线与断路器外壳间。

绝缘电阻应不⼩于20Ω.

检查所有的连接情况，⽤砂布擦除氧化物，⽤可溶解剂清洁后，拧紧螺栓和螺⺟。

如断路器安装有⼿操机构,则⽤⼿操对断路器进⾏3次分合闸(如断路器还安装有⽋电压脱扣器，则⽋电压脱扣器应先通电后操作)，操作杆或⼿柄应运动⾃如。

如断路器安装有电动操作机构，则⽤电操对断路器进⾏3次分合闸(如断路器还安装有⽋电压脱扣器，则⽋电压脱扣器应先通电后操作)。电操控制功能应正常

如断路器安装有分励脱扣器，应先使断路器处于合闸。然后分励脱扣器通过额定电压，断路器应可靠脱扣。

如断路器安装有⽋电压脱扣器，⽋电压脱扣器先通过额定电压后，闭合断路器，使断路器处于合闸状态。

然后使⽋电压脱扣器失电断路器应可靠脱扣，并且此时断路器不能合闸。

如断路器安装有辅助和报警触头，则在测试回路中连接辅助和报警触头，分，合，脱扣断路器，辅助和报警。

转换信号应正常。

如断路器安装有插⼊式装置，则应移动断路器3-5次，其接插部件的功能和滑动应正常⽆卡阻。
