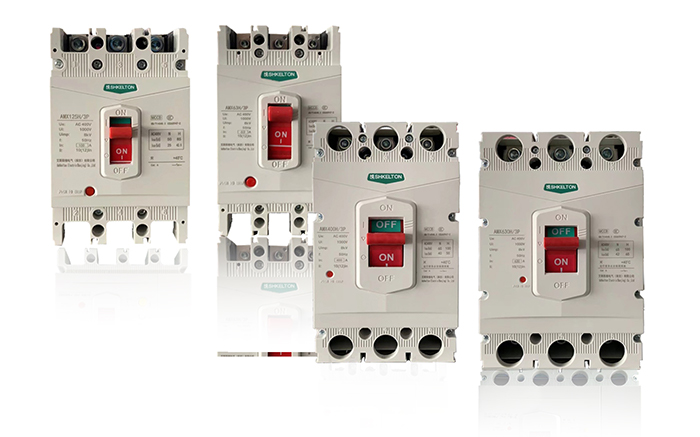

AMX系列0.4kV塑料外壳式断路器

1、主要用途与适用范围

AMX系列塑料外壳式断路器(以下简称断路器)，是本公司制造技术研制、开发的新型断路器之⼀。其额定绝缘电压为1000V，适⽤于交流50Hz，额定⼯作电压400V及以下，额定⼯作电流⾄800A的电路中作不频繁转换及电动机不频繁起动之⽤。断路器具有过载、短路和⽋电压保护装置，能保护线路和电源设备不受损坏。

断路器按照其额定极限短路分断能⼒的⾼低，分为N型(标准型)、H型(⾼分断型)⼆类。该断路器具有体积⼩、分断⾼、⻜弧短(部分规格零⻜弧)、抗振动等特点 ，是陆地及船舶使⽤的理想产品。本断路器可垂直安装(即竖装)，亦可⽔平安装(即横装)。

本断路器执⾏以下标准:

IEC60947-1及GB/T14048.1总则

IEC60947-2及GB/T14048.2低压断路器

2、正常工作和安装条件

 海拔⾼度2000m及以下;

 周围介质温度不⾼于+40°C(对船⽤产品为+45°C)和不低于-5°C;

 能耐受潮湿空⽓的影响;

 能耐受盐雾、油雾的影响;

 能耐受霉菌的影响;

 最⼤倾斜度为⼟22.5°;

 在受到船舶正常振动时能可靠⼯作;

 在受到地震情况下(4g)能可靠⼯作;

 在⽆爆炸危险的介质中，且介质⽆⾜以腐蚀⾦属和破坏绝缘的⽓体与导电尘埃的地⽅;

 在没有⾬雪侵袭的地⽅。

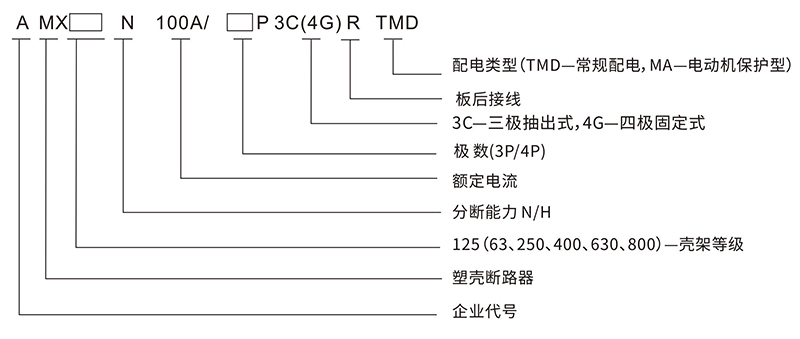

3、型号释义及快速选型

4、按产品极数分

三极；四极

按额定电流(A)分:

AMX63为(6)、10、16、20、25、32、40、50、63A九级(6A规格⽆过载保护);

AMX125为16、20、32、40、50、63、80、100A、125A九级;

AMX250为 100、125、160、180、200、225A、250A七级;

AMX400为 225、250、315、350、400A五级;

AMX800(630)为400、500、630A三级;

AMX800为630、700、800A三级;

按接线⽅式分

板前接线；板后接线；插⼊式接线，抽出式接线;

按过电流脱扣器型式分。

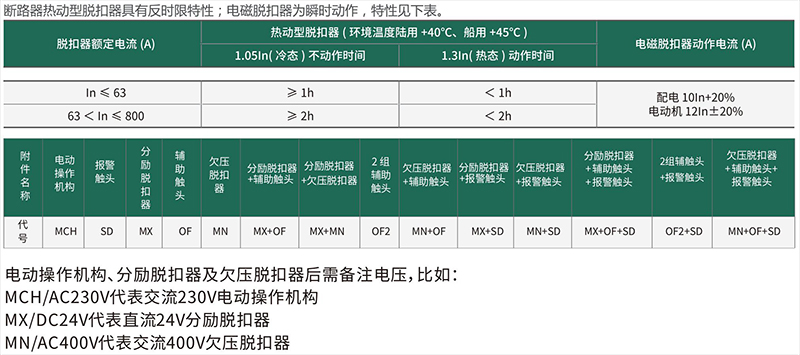

5、保护特性

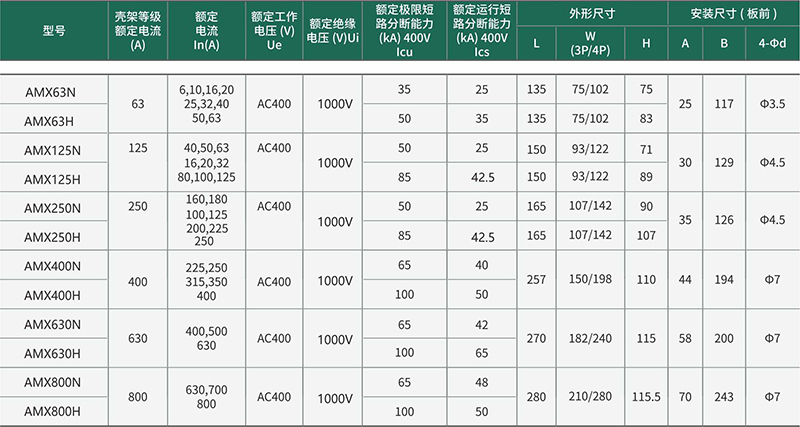

6、主要技术参数

7、使用与维护

·断路器各种特性及附件由制造⼚整定，在使⽤中不可随意调节。

·断路器⼿柄可以处在各个位置，分别标⽰闭合、断开、脱扣三种状态，当⼿柄处于脱扣位置时，应向后扳动⼿柄，使断路器再扣，然后合闸。

·维护检查必须由专业⼈员负责。

·⽤⼾如需选⽤内外附件，按所订型号由本公司提供，并保证质量。

如⽤⼾⾃⾏选购或改装，本公司不承担责任在执⾏维护操作前，必须先完成下列操作:

使断路器分闸

断开电源与断路器的连接(包括主电路，辅助电路)

将断路器从安装位置上移开(⼀般⽤于插⼊式，固定式最好亦如此)

·断路器维护在正常操作条件下每年⼀次，在⾮正常操作下每半年⼀次，以下为维护内容:

再扣，合、分断路器:在断路器合闸时⽤红⾊紧急脱扣按钮使断路器脱扣，操作次数为5次，断路器应能可靠进⾏再扣，合、分，脱扣动作。清除断路器表⾯及连接处灰尘(⽤清洁，⼲燥的抹布)

清洁隔孤板，如必要可更换隔孤板。

绝缘测试

⽤500VDC兆欧表，在断路器处于开断状态，对进出连接板1-2,3-4，5-6之间，和1.3.5连接板(三个连接板⽤导线相连)与外壳之间(外壳⽤⾦属覆盖)分别进⾏对接在主电路的⽋电压脱扣器，在进线与断路器外壳间。

绝缘电阻应不⼩于20Ω.

检查所有的连接情况，⽤砂布擦除氧化物，⽤可溶解剂清洁后，拧紧螺栓和螺⺟。

如断路器安装有⼿操机构,则⽤⼿操对断路器进⾏3次分合闸(如断路器还安装有⽋电压脱扣器，则⽋电压脱扣器应先通电后操作)，操作杆或⼿柄应运动⾃如。

如断路器安装有电动操作机构，则⽤电操对断路器进⾏3次分合闸(如断路器还安装有⽋电压脱扣器，则⽋电压脱扣器应先通电后操作)。电操控制功能应正常如断路器安装有分励脱扣器，应先使断路器处于合闸。然后分励脱扣器通过额定电压，断路器应可靠脱扣。

如断路器安装有⽋电压脱扣器，⽋电压脱扣器先通过额定电压后，闭合断路器，使断路器处于合闸状态。

然后使⽋电压脱扣器失电断路器应可靠脱扣，并且此时断路器不能合闸。

如断路器安装有辅助和报警触头，则在测试回路中连接辅助和报警触头，分，合，脱扣断路器，辅助和报警转换信号应正常。

如断路器安装有插⼊式装置，则应移动断路器3-5次，其接插部件的功能和滑动应正常⽆卡阻。
