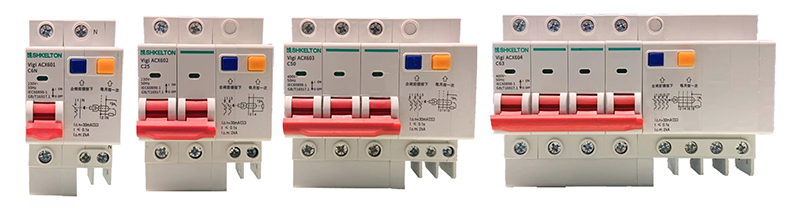

Vigi ACX系列微型漏电断路器

1、适⽤范围

ACX系列微型断路器适⽤于交流50Hz或60Hz，额定⼯作电压为AC230V/400v,额定电 流⾄80A的线路中，对线路起过载和短路保护之⽤，也可以作为线路的不频繁操作转换之⽤。该断路器适⽤于商业办公楼、⺠⽤住宅及其类似建筑物等场所。

本产品符合GB/T10963.1、IBC60898-1标准。

2、主要规格及技术参数

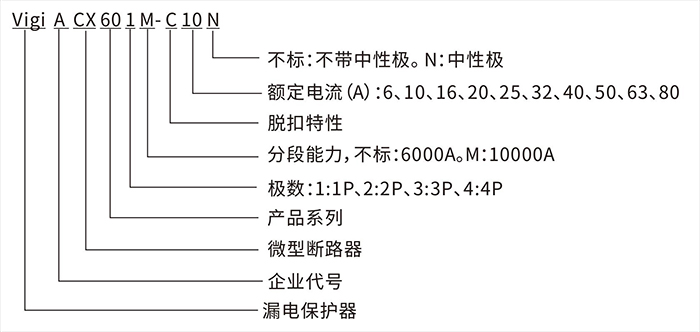

2.1型号及含义

2.2主要规格：断路器额定电流；6A、10A、16A、20A、25A、32A、40A、50A、63A;

2.3技术参数

2.3.1断路器瞬时脱扣器的供货形式为C型，其它型式⽤⼾可特殊订货；

2.3.2断路器额定短路分断能⼒：

普通型Icn=Ics=6000A;⾼分段型：Icn=Ics=10000A;

2.3.3断路器过电流保护特性

2.3.4产品极数及额定⼯作电压：Ue=AC230V/AC400V(1P)、Ue=AC230V(1P+N)、Ue=AC400V(2P、3P、3P+N、4P);

2.3.5机械电⽓寿命电⽓寿命：4000次；机械寿命：20000次。

3、产品特点

3.1额定分断能⼒⾼，最⾼可达10kA;

3.2在正常⼯作时，触头只能停留在闭合或断开位置；

3.3柱型接线端⼦，安装⽅便。

4、产品主要结构及工作原理

4.1主要结构

断路器主要由绝缘外壳、操作机构、延时、瞬时脱扣器、触头和灭弧室等组成。

操作机构为⾃由脱扣机构，在正常⼯作或⾮正常⼯作时，触头只能停留在闭合或断开位置，多极断路器的动触头由机械联动，各极基本上同时闭合或断开；

4.2⼯作原理

将⼿柄推向ON位置时，⼿柄⾄⼀定⻆度时，能把触头瞬时闭合，排除了操作对触头闭合速度的影响，当线路发⽣过载故障时，过载电流使双⾦属⽚弯曲，推动锁扣脱扣，机构带动触头迅速分断，切断电路；当线路发⽣短路故障时，短路电流通过线围把电磁铁吸合，杠杆把锁扣顶开，使之脱扣，实现切断电路的功能；

断略器具有限流作⽤.短路时，铁芯使顶杆把触头顶开、同时也把锁扣顶开、电弧电阻使短路电流下降，起到限流作⽤，机构同时动作，使触头保持在断开位置，电弧经过灭弧系统的综合作⽤，快速的熄灭。
