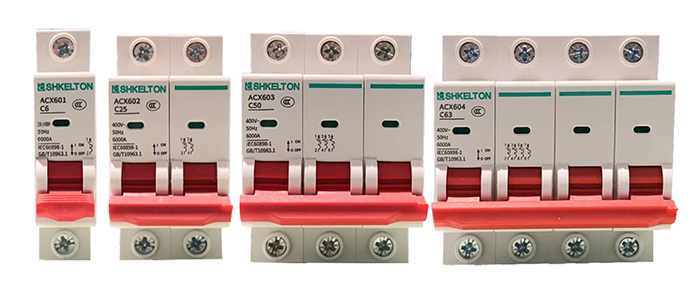

ACX系列微型断路器
1、适⽤范围
ACX系列微型断路器适⽤于交流50Hz或60Hz,额定⼯作电压为AC230V/400v,额定电 流⾄80A的线路中,对线路起过载和短路保护之⽤,也可以作为线路的不频繁操作转换之⽤。该断路器适⽤于商业办公楼、⺠⽤住宅及其类似建筑物等场所。
本产品符合GB/T10963.1、IBC60898-1标准。
2、主要规格及技术参数

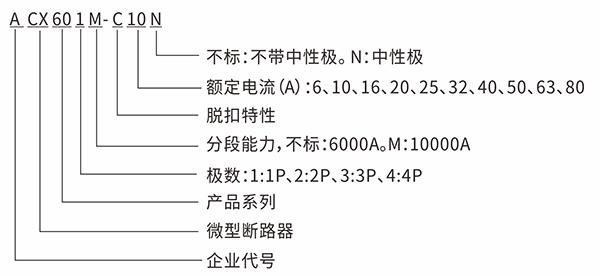

2.1型号及含义
2.2主要规格:断路器额定电流;6A、10A、16A、20A、25A、32A、40A、50A、63A;
2.3技术参数
2.3.1断路器瞬时脱扣器的供货形式为C型,其它型式⽤⼾可特殊订货;
2.3.2断路器额定短路分断能⼒:
普通型Icn=Ics=6000A;⾼分段型:Icn=Ics=10000A;

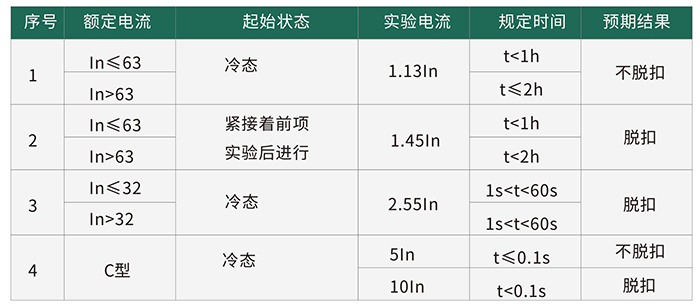

2.3.3断路器过电流保护特性
2.3.4产品极数及额定⼯作电压:Ue=AC230V/AC400V(1P)、Ue=AC230V(1P+N)、Ue=AC400V(2P、3P、3P+N、4P);
2.3.5机械电⽓寿命电⽓寿命:4000次;机械寿命:20000次。
3、产品特点
3.1额定分断能⼒⾼,最⾼可达10kA;
3.2在正常⼯作时,触头只能停留在闭合或断开位置;
3.3柱型接线端⼦,安装⽅便。
4、产品主要结构及工作原理
4.1主要结构
断路器主要由绝缘外壳、操作机构、延时、瞬时脱扣器、触头和灭弧室等组成。
操作机构为⾃由脱扣机构,在正常⼯作或⾮正常⼯作时,触头只能停留在闭合或断开位置,多极断路器的动触头由机械联动,各极基本上同时闭合或断开;
4.2⼯作原理
将⼿柄推向ON位置时,⼿柄⾄⼀定⻆度时,能把触头瞬时闭合,排除了操作对触头闭合速度的影响,当线路发⽣过载故障时,过载电流使双⾦属⽚弯曲,推动锁扣脱扣,机构带动触头迅速分断,切断电路;当线路发⽣短路故障时,短路电流通过线围把电磁铁吸合,杠杆把锁扣顶开,使之脱扣,实现切断电路的功能;
断略器具有限流作⽤.短路时,铁芯使顶杆把触头顶开、同时也把锁扣顶开、电弧电阻使短路电流下降,起到限流作⽤,机构同时动作,使触头保持在断开位置,电弧经过灭弧系统的综合作⽤,快速的熄灭。
