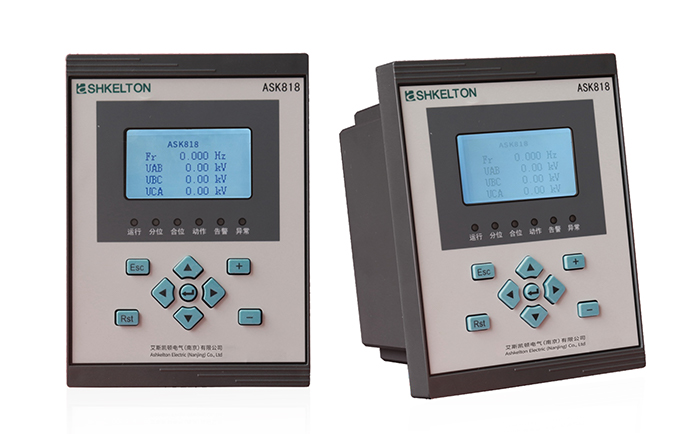

ASK系列综合微机保护装置
第1章 装置介绍
1、概述
ASK系列综合微机保护装置集保护、控制于⼀体适⽤于35kV及以下电压等级的⽤⼾终端变电站(所),可实现⽤⼾变电站的保护和控制。应⽤领域覆盖电⼒、⽔利、交通、⽯油化⼯、煤炭、冶⾦等⾏业。
保护装置采⽤成熟可靠的保护原理和算法,抗⼲扰性能强,可靠性⾼,保护实现⽅式灵活,通讯采⽤冗余设计。装置能与电⼒监控系统配合,为⽤⼾变电站配电⾃动化系统的可靠运⾏提供保障。

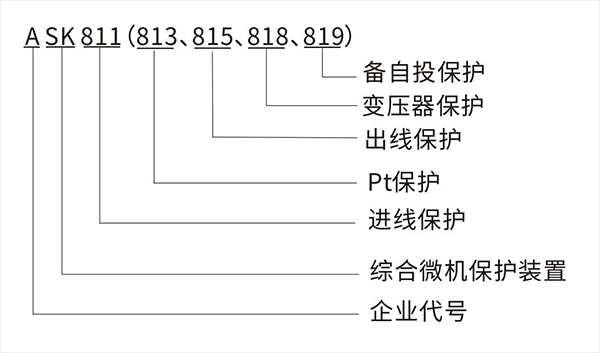

2、型号含义及分类
3、特点
Ø 成熟完善的保护功能:
保护装置针对不同⼀次设备可以灵活配置不同的保护功能,可以实现35kV以下电压等级变配电站保护控制功能,适⽤于线路、⺟联、配电变压器等设备的保护和⾃动控制功能。
Ø ⾼性能硬软件平台:
ASK系列保护装置采⽤⾼性能的硬件平台,全部采⽤⼯业级元器件,专业的EMC设计配合完善采⽤⾼性能处理器作为保护的在线⾃检测试程序,配置以⼤容量的RAM,和Flash,使本产品具有较强的数据处理、逻辑运算和信息存储能⼒。
Ø 灵活⽅便的接线⽅式:
装置的3路交流电压输⼊可接相电压,也可接线电压或零序电压或不平衡电压,适应各种PT接线⽅式。保护电流可接三相电流;另外两路交流电流通道可以接零序电流、不平衡电流或者线路电流。
Ø 透明化:
实时记录交流量、开⼊量、开出量和所有保护模块的状态;记录保护内部各元件动作⾏为、动作时间和录波数据。
Ø 开关量输⼊⾃定义:
⽤⼾可根据需求对开关量输⼊进⾏⾃定义配置,可最⼤限度的满⾜⽤⼾需求,灵活⽅便。
Ø ⾼可靠性设计:
通过6项电磁兼容检测认证,电快速瞬变脉冲群、静电放电、浪涌抗⼲扰性能等均达到Iv等级标准。
Ø 开放性:
装置内置两种通讯规约:Modbus-RTU和IEC60870-5-103,可通过菜单设置选择。可实现远⽅定值修改和切换、事件记录及录波数据上传、压板遥控投退、遥信、遥控跳合闸。

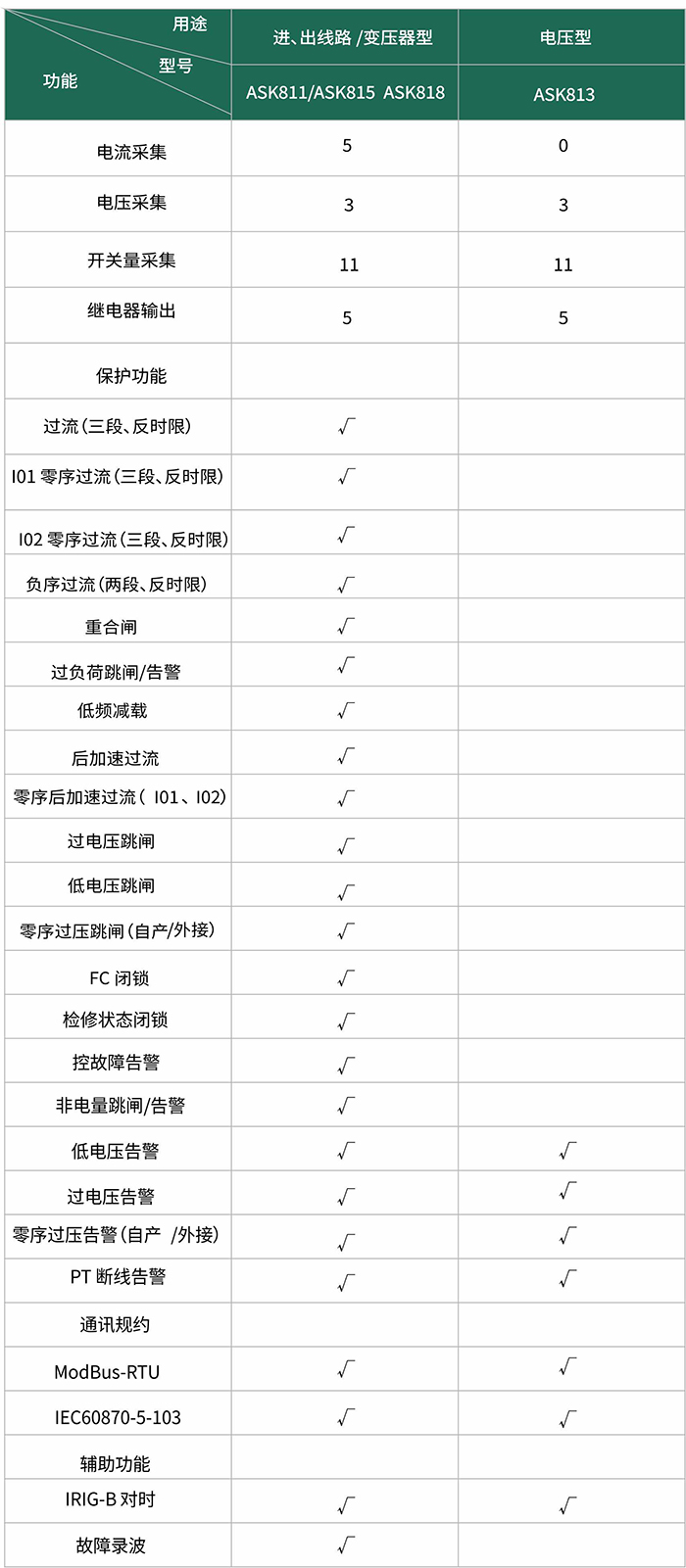

4、装置功能对照表
第2章 技术参数
1、额定参数
1.1⼯作电源
额定电压:AC/DC220V,AC/DC 110V,DC 48V,DC 24V
范围:额定电压×(1±20%)
功耗:≤10W(直流)
1.2输⼊激励电压
额定值:AC100V或100/3 V
测量范围:1〜120V
准 确 度:±0.5%
功率损耗:每相功率损耗不⼤于0.5VA
过载能⼒:1.2倍额定电压,连续⼯作;2倍热过载,允许10s。
1.3输⼊激励电流(保护电流)
额 定 值:AC 5A或1A
测量范围:0.04In〜15In
功率损耗:每相功率损耗不⼤于0.5VA
过载能⼒:2倍额定电流,连续⼯作;40倍额定电流,允许1s。
1.4频率
额定频率:50Hz或60Hz
频率范围:45〜55Hz或60Hz
准 确 度:±0.1Hz
1.5开关量输⼊
额定电压:AC/DC 220V,AC/DC 110V,DC 48V,DC 24V
电压范围:额定电压×(1±20%)
功率消耗:每通道功率消耗≤1W(DC220V)
1.6开关量输出
机械寿命:≥10000次
接通容量:≥1000W,L/R=40ms
导通电流:连续≥5A,短时(200ms)≥30A
断开容量:≥30W,L/R=40ms
2、主要技术性能
电压元件:整定值容许误差应不⼤于±3%;过压返回系数0.95,⽋压返回系数1.05;
电流元件:整定值容许误差应不⼤于±3%;过流返回系数0.95,⽋流返回系数1.05;
频率元件:整定值容许误差应不⼤于±0.02Hz;
⽐较元件:返回系数为0.95或1.05;
反时限元件:反时限动作时间误差为±5%或±40ms;返回系数为0.95;
时间元件:延时时间2s内误差≤40ms;延时时间⼤于2s,误差≤(1%)整定值±40ms。
3、正常工作环境条件
环境温度:-10℃〜+55℃;
装置的贮存、运输允许的环境温度为-25℃〜+70℃;
相对湿度:5%〜95%(产品内部不凝露,不结冰);
海拔⾼度:≤2500m。
4、绝缘性能
绝缘电阻:>100MΩ,500Vdc
介质强度:回路和地之间,独⽴回路之间:⼯频耐压2Kv
冲击电压:±5kV(1.2/50μs,0.5J)

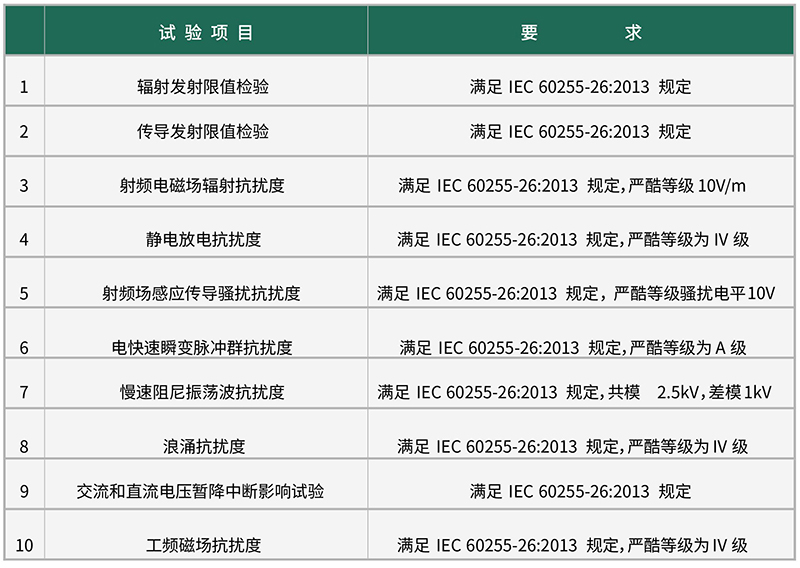

5、电磁兼容性能
