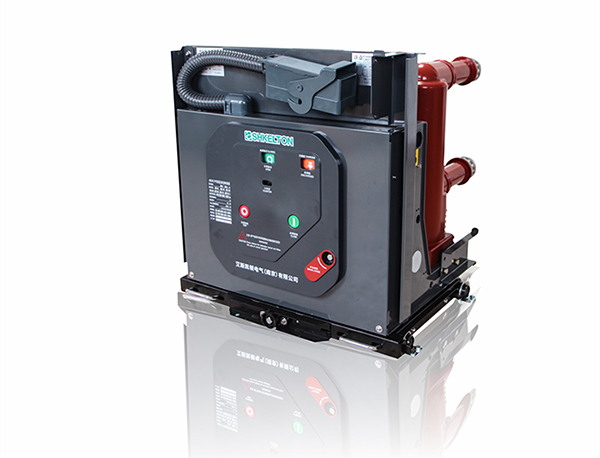

AVX-12系列10kV户内真空断路器

1、概述

AVX-12型户内⾼压真空断路器(以下简称断路器)是⽤于12kV的电⼒系统中的户内开关设备，作为电⽹设备、⼯矿企业动⼒设备的保护和控制单元。由于真空断路器的特殊优越性，尤其适⽤于要求额定⼯作电流的频繁操作，或多次开断短路电流的场所。

断路器采⽤操动机构与断路器本体⼀体式设计，既可作固定安装单元，也可配⽤专⽤推进机构，组成⼿⻋单元使⽤。

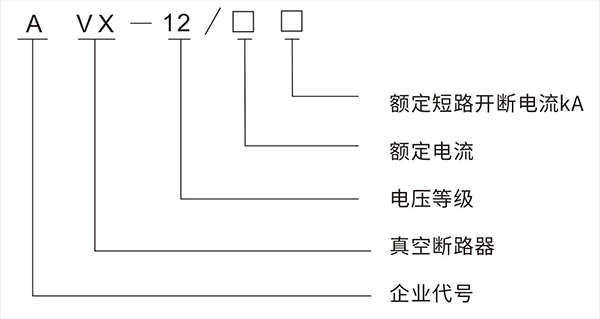

2、型号的含义

3、产品依据标准

断路器符合GB1984-2003《交流⾼压断路器》、JB3855-1996《3.6-40.5kV⼾内交流⾼压真空断路器》、DL/T403-1999《10-35KV⼾内⾼压真空断路器订货技术条件》标准要求，并符合IEC56(87出版物)的相关要求。

4、使用环境条件

4.1 正常使用条件

环境温度

最⾼温度:+40℃

最低温度:-15℃

环境湿度

⽇平均相对湿度:≤95%

⽉平均相对湿度:≤90%

⽇平均蒸⽓压:≤2.2x10^(-3)MPa

⽉平均蒸⽓压:≤1.8x10^(-3)MPa

海拔⾼度:不超过1000m

地震烈度不超过8度。

使⽤场所无滴⽔，无易燃和爆炸危险，无化学腐蚀性⽓体以及无剧烈震动。

4.2 特殊使用条件

对⼲特殊使⽤条件，由制造⼚与⽤户进⾏协商，并取得⼀致意⻅，提供专⻔设计与供货;

特殊使⽤条件是指:

①海拔⾼度超过1000m处:

②⾼湿度或有较⼤湿度突变的⽓候条件下伴有凝露危险的场所。

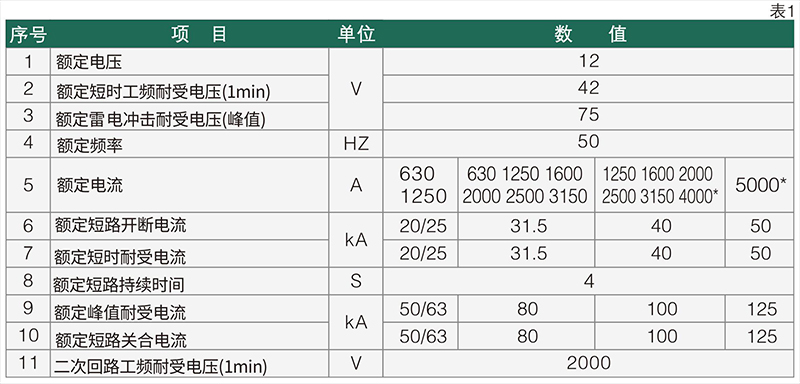

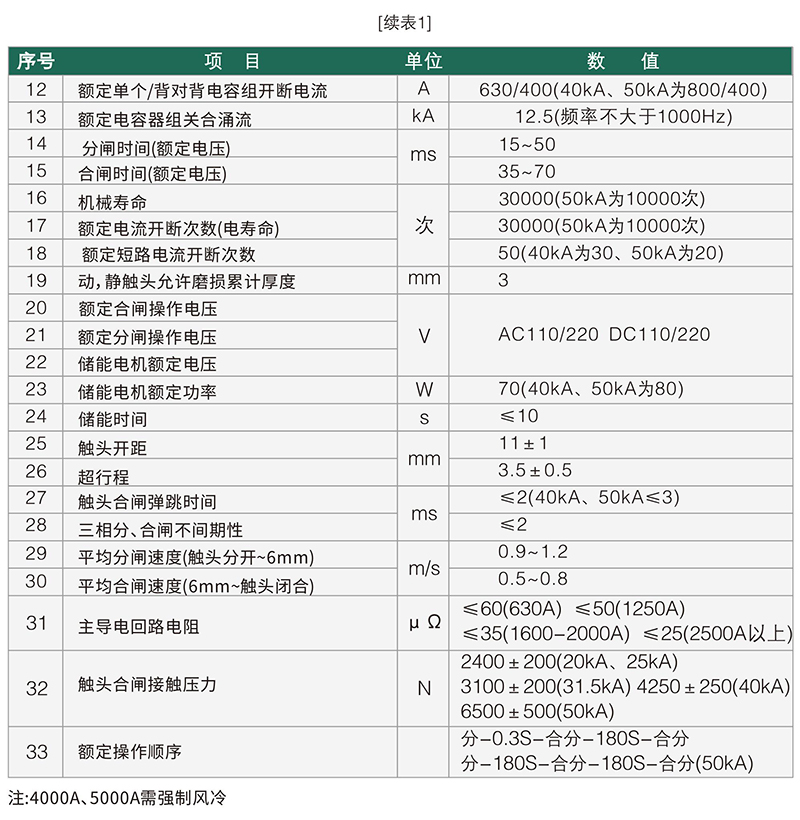

5、主要规格及技术参数

主要规格及技术参数⻅表1
