AFX-12系列10kv高压负荷开关

1、概述

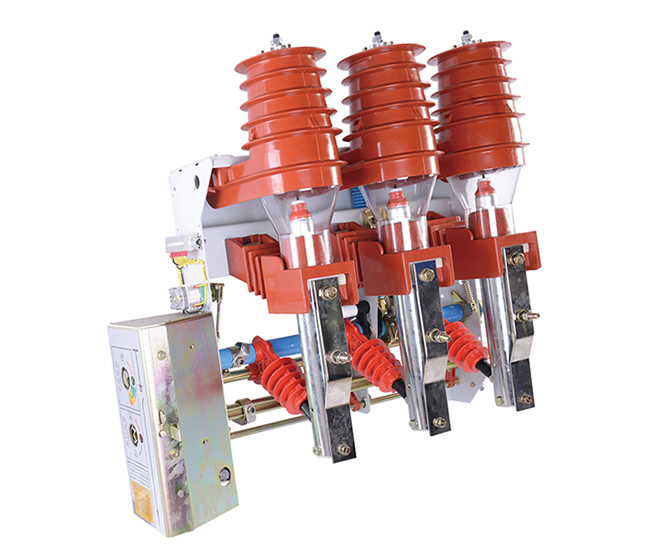

1.1 AFX-12D 压⽓式负荷开关、AFX-12DR系列压⽓式负荷开关⼀熔断器组合电器，是我公司研制的新型系列开关设备适⽤于 12KV 及以下三相配电系统中，作为变压器，电缆、架空线路等电⼒设备的控制和保护之⽤;特别适⽤于城⽹、农⽹的终端变电站及箱式变电站。并适⽤于环⽹，双辐射供电单元的控制和保护。

AFX-12D系列压⽓式负荷开关可以分合负载电流和过载电流。

AFX-12DR 系列压⽓式负荷开关~熔断器组合电器可以分合负载电流，过载电流，开断线路短路电流。

1.2 本系列产品具有结构紧凑、设计合理、联锁可靠、绝绿⽔平⾼的特点:弹簧储能操动机构使分、合闸速度不受操作者操作⼒⼤⼩的影响:电弧在钟形绝缘罩内熄灭，燃弧时的游离⽓体不会导致相间或对地绝缘强度的降低。采⽤铜钨合⾦的SM针和梅花状主触头，使开关导电⼝流，电寿命⻓。该系列产品维修容易、操作⽅便、运有可能，深得⽤⼾好评。

1.3 本系列产品的设计和制造符合下列标准:

GB/T 3804-2017《3.6kv~40.5kV⾼压交流负荷开关》

GB/T 16926-2009《⾼压交流负荷开关-熔断器组合电器》

GB/T 1985-2014《⾼压交流隔离开关和接地开关》

IEC 60265-1:1998《额定电压 1kv 以上⾄ 52kv 以下⾼压负荷开关》

IEC 60420:1990《交流⾼压负荷开关-熔断器组合电器》

IEC 62271-102《交流⾼压隔离开关和接地开关》

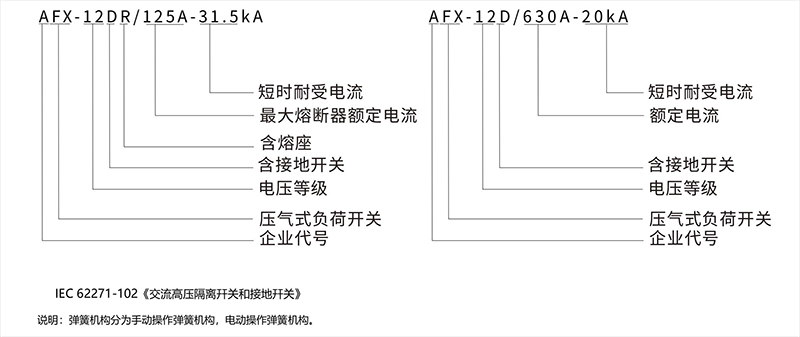

2、型号的含义

3、使用环境条件

1)环境温度:最⾼⽓温 +40℃，最低⽓温-25℃;

2)海拔⾼度:≤2000⽶;

3)环境湿度:⽇相对湿度平均值≤ 95%，⽉相对湿度平均值=90%;

4)地震烈度:不超过8度;

5)污秽等级:Ⅱ级;

6)使⽤场所:⽆易燃、易爆危险，⽆⽔蒸汽化、学腐蚀⽓体及剧烈震动现象。

注:超出上述使⽤环境条件时，请与制造⼚协商定制。

4、技术参数

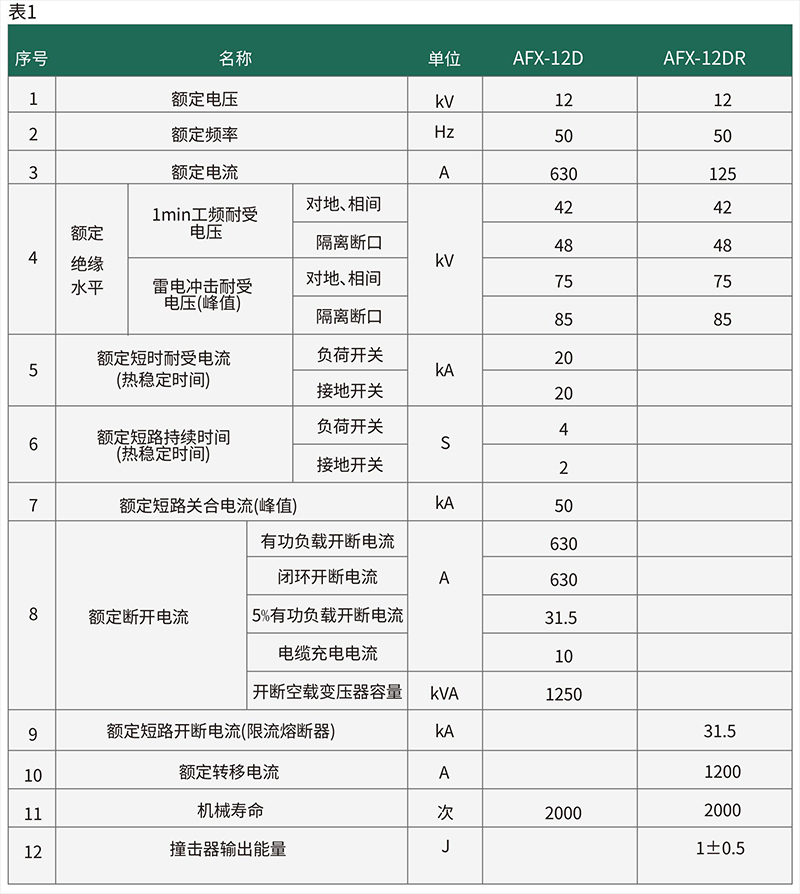

4.1 AFX-12D系列负荷开关、AFX-12DR系列负荷开关-熔断器组合电器技术参数⻅表⼀；

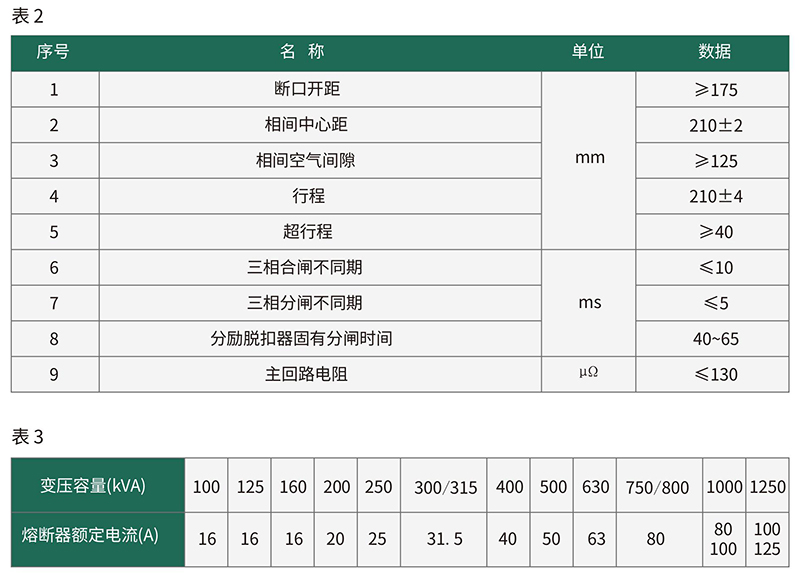

4.2 机械特性⻅表⼆；

4.3 负荷开关熔断器组合电器中的限流熔断器，熔断件额定电流的选择按变压器容量选取，其选择的参考参数⻅表三。
